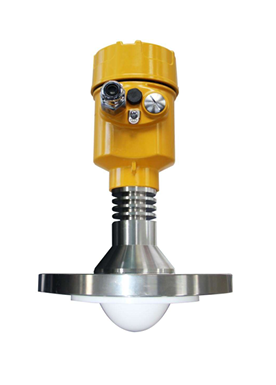

Radar de Nivel – 80/120 GHz

Nuestra serie de radares de nivel, marca ISolution de 80 GHz y 120 GHz con antena de lente representa la última evolución en medición sin contacto. Diseñados para los desafíos más complejos de la industria, estos instrumentos superan todas las limitaciones de los radares de corneta de 26 GHz.

La combinación de una frecuencia ultra alta (onda milimétrica) y un haz láser extremadamente fino (desde 3°) permite mediciones con una precisión de hasta ±1 mm, ignorando por completo obstáculos como agitadores, serpentines y las paredes del tanque. Su diseño compacto («tipo huevo») y sellado lo hace inmune a la acumulación de polvo, vapores y adherencias, garantizando una operación libre de mantenimiento.

Programación Radar de Nivel 80-120 GHZ

Manual Radar de Nivel 80-120 GHZ

Ficha Técnica Radar De Nivel 80-120 GHZ

Descripción

Parámetro	Radar Tipo Corneta 26 GHz	Radar de Lente 80/120 GHz	Implicancia Técnica
Principio de Medición	FMCW	FMCW	Mismo principio físico de operación.
Frecuencia	26 GHz	80 GHz o 120 GHz	Mayor frecuencia permite mayor precisión y un haz más enfocado.
Tipo de Antena	Corneta metálica	Lente dieléctrica	La lente enfoca la energía de manera más eficiente que la corneta.
Precisión Típica	±3 mm a ±15 mm	±1 mm a ±3 mm	Precisión hasta 5 veces mayor para control crítico de proceso e inventario.
Ángulo del Haz	8° a 20°	3° a 6°	Haz 3-4 veces más estrecho. Ignora obstáculos y paredes del tanque.
Rango de Medición	Hasta 70 m	Hasta 70 m (sólidos) / 150 m (líquidos)	Mayor alcance en aplicaciones de líquidos.
Ventaja Principal	Costo inicial menor.	Precisión superior y performance en entornos complejos.	Elección entre economía o máximo rendimiento.
Aplicación Ideal	Tanques simples, sin obstáculos, medios con alta constante dieléctrica.	Tanques con agitadores, baffles, estructuras internas. Espacios reducidos.	El de lente resuelve problemas que el de corneta no puede.
Rendimiento con Adherencias	Afectado. La suciedad en la corneta distorsiona la señal.	Excelente. La lente lisa y antiadherente (PTFE/PEEK) repele polvo y condensación.	Menor mantenimiento para el radar de lente.
Tamaño de la Antena	Grande y voluminosa para lograr un haz aceptable.	Compacta y discreta incluso para haces muy estrechos.	Mejor para espacios con restricciones de instalación.
Inmunidad a Obstáculos	Baja. El haz amplio choca con obstáculos, creando ecos falsos.	Muy Alta. El haz fino se dirige entre los obstáculos hacia el medio.	Mayor confiabilidad en tanques complejos.
Costo	Menor inversión inicial.	Mayor inversión inicial, mayor ROI a largo plazo.	Se paga por performance y reducción de costos operativos.
Temperatura Máx. de Proceso	Hasta 250°C	Hasta 280°C (con material PEEK)	Mayor versatilidad en aplicaciones de alta temperatura.
Presión Máx. de Proceso	Hasta 4.0 MPa	Hasta 4.0 MPa	Ambos son aptos para alta presión.
Comunicación	4-20mA / HART / RS485 Modbus	4-20mA / HART / RS485 Modbus	Mismas opciones de integración con sistemas de control.
Certificaciones	Exia/Exd, IP67	Exia/Exd, IP67	Ambos cumplen con los estándares de seguridad industrial.

⚙️ Especificaciones Técnicas Destacadas

Principio de Medición: FMCW (Onda Continua con Modulación en Frecuencia)
Frecuencia: 80 GHz o 120 GHz (Onda Milimétrica)
Rango: Hasta 70m en sólidos y 150m en líquidos
Precisión: Desde ±1mm
Antena: Lente dieléctrica de PTFE o PEEK (no corneta)
Ángulo de Haz: Desde sólo 3° (como un láser)
Temperatura de Proceso: Hasta +280°C (modelos especiales)
Presión de Proceso: Hasta 4.0 MPa (40 bar)
Comunicación: 4-20mA / HART / RS485 Modbus
Protección: IP67 y Certificación Ex-proof (ATEX/IECEx)

Aplicaciones donde es la Mejor Solución

Tanques con agitación internos o baffles.
Espacios reducidos y tanques de pequeño diámetro.
Medios con baja constante dieléctrica (εr < 2.0).
Sólidos muy pulverulentos que generan mucho polvo.
Líquidos con vapores densos o espuma.
Condiciones de proceso extremas (alta presión/temperatura).
Industria alimenticia y farmacéutica (diseño higiénico).
